樹脂膠固化后膠層內(nèi)部發(fā)霉的根源在未反應(yīng)的稀釋劑殘留

樹脂膠固化后膠層內(nèi)部發(fā)霉的根源在未反應(yīng)的稀釋劑殘留

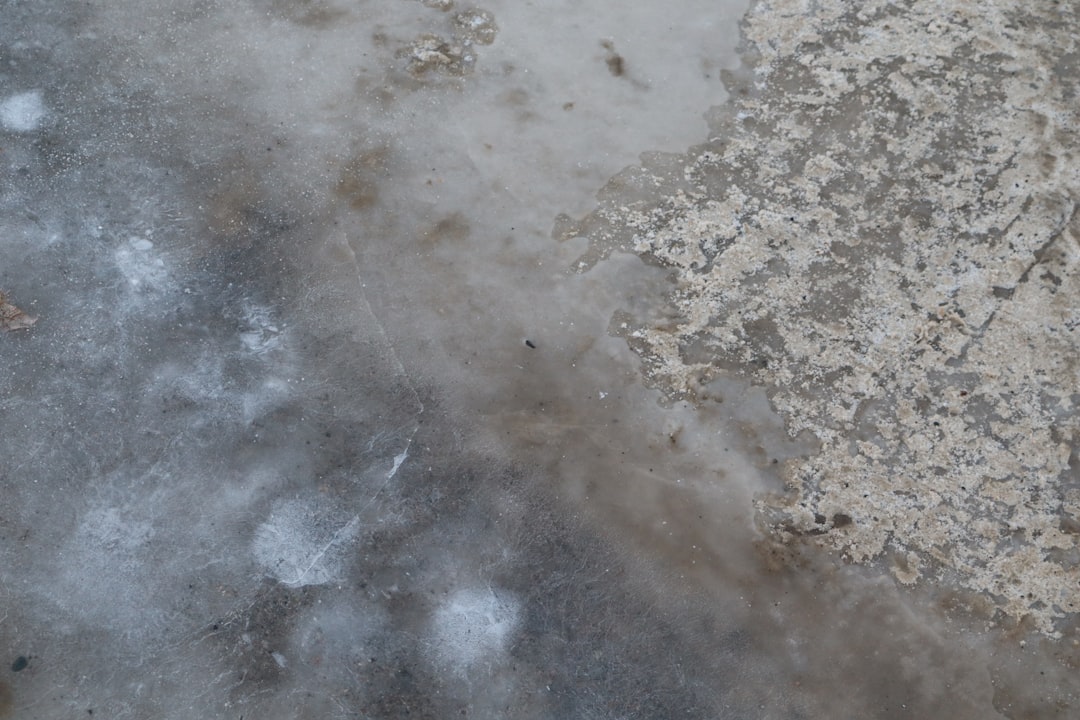

樹脂膠在木材、皮革、鞋材等材料的粘接工藝中應(yīng)用廣泛，但許多工廠遇到一個反復(fù)出現(xiàn)的問題：膠層在固化后，尤其是貼合面邊緣或厚度不均勻的部位，會從內(nèi)部向外出現(xiàn)霉斑。表面擦拭后短期內(nèi)復(fù)發(fā)，更換防霉劑品種也無法根除。這個現(xiàn)象的核心矛盾在于——樹脂膠的防霉方案如果只針對膠水本體，而忽略固化過程中未反應(yīng)稀釋劑向膠層表面遷移并形成營養(yǎng)膜的過程，那么防霉劑就始終在錯誤的位置發(fā)揮作用。

為什么稀釋劑殘留會成為霉菌的培養(yǎng)基

樹脂膠（如聚氨酯、環(huán)氧樹脂、酚醛樹脂等）在配方中常含有活性稀釋劑或溶劑，用于調(diào)節(jié)粘度、改善潤濕性。固化反應(yīng)通常無法達(dá)到100%轉(zhuǎn)化率，總有5%~15%的未反應(yīng)稀釋劑殘留在膠層中。這些低分子量物質(zhì)在膠層固化后，會緩慢遷移至膠層表面或與空氣接觸的界面。霉菌孢子對這類親水性、含碳?xì)滏湹男》肿游镔|(zhì)有極高的親和力，一旦環(huán)境濕度超過65%，這些遷移物就會成為霉菌萌發(fā)的第一營養(yǎng)源。

我們實測過一批PU樹脂膠固化后的膠層切片：未經(jīng)防霉處理的樣品，在35℃、90%RH條件下培養(yǎng)72小時，膠層表面霉菌覆蓋面積超過40%；而同一批次在膠水混合階段添加了防霉劑的樣品，霉變面積仍達(dá)到15%~20%，且霉斑集中在膠層邊緣1~2mm的薄層區(qū)域。這說明防霉劑在膠水本體中分布均勻，但稀釋劑遷移到表面后，防霉劑的有效濃度被表面水膜和營養(yǎng)膜稀釋，導(dǎo)致局部保護(hù)失效。

從膠水配方端阻斷營養(yǎng)源：iHeir-JSTC的作用邏輯

解決樹脂膠內(nèi)部發(fā)霉的問題，不能只依賴表面噴涂或后處理，而必須在膠水調(diào)配階段就加入能與未反應(yīng)稀釋劑形成競爭性抑菌環(huán)境的防霉劑。iHeir-JSTC膠水防霉劑是專門針對水性及溶劑型樹脂膠體系設(shè)計的，其活性成分在膠水中的分散粒徑小于0.5微米，能夠均勻吸附在膠層內(nèi)部的聚合物網(wǎng)絡(luò)間隙中。當(dāng)未反應(yīng)稀釋劑向表面遷移時，iHeir-JSTC的活性分子會同時隨遷移物到達(dá)表面，并在表面形成一層持續(xù)釋放的抑菌層。

根據(jù)GB/T1741-2007漆膜耐霉菌性測定方法，含1% iHeir-JSTC的樹脂膠涂膜在28天防霉測試中達(dá)到0級（無霉菌生長），而空白樣品為4級（嚴(yán)重霉變）。其最低抑菌濃度（MIC）數(shù)據(jù)也表明：對黑曲霉僅需5mg/kg即可完全抑制，對繩狀青霉和綠色木霉也只需10~20mg/kg。這意味著在1%~2%的推薦添加量下，即使膠層表面有稀釋劑遷移，防霉劑濃度仍遠(yuǎn)高于霉菌的致死閾值。

這里必須強調(diào)：iHeir-JSTC在樹脂膠中不可被普通噴涂型防霉劑替代。因為噴涂型產(chǎn)品只能附著在膠層表面，無法隨稀釋劑遷移過程動態(tài)分布到膠層內(nèi)部微孔和界面處。只有從膠水內(nèi)部均勻分散的防霉劑，才能覆蓋稀釋劑遷移的全路徑。

工藝端配合：控制稀釋劑殘留量的三個參數(shù)

即便使用了iHeir-JSTC，工廠仍需從工藝角度降低稀釋劑殘留風(fēng)險，否則防霉劑的工作負(fù)荷會大幅增加。以下三個參數(shù)直接影響殘留量：

• 固化溫度與時間：樹脂膠的固化溫度每提高10℃，反應(yīng)轉(zhuǎn)化率可提升3%~5%。對于常溫固化體系，建議將環(huán)境溫度控制在25~30℃，并延長固化時間至24小時以上，而不是追求4小時快速固化?？焖俟袒瘯?dǎo)致表面結(jié)皮，內(nèi)部稀釋劑被封在膠層中無法逸出。
• 膠層厚度控制：單次涂膠厚度超過0.5mm時，內(nèi)部稀釋劑的遷移距離增加，殘留比例顯著上升。應(yīng)采用多次薄涂工藝，每次涂膠厚度控制在0.2~0.3mm，中間間隔10~15分鐘讓稀釋劑初步揮發(fā)。
• 基材含水率匹配：木材或皮革基材的含水率應(yīng)低于12%?；乃謺c膠水中的稀釋劑形成共沸體系，降低揮發(fā)速率，增加殘留?？捎胕Heir防霉測試儀快速檢測基材濕度，確保在工藝窗口內(nèi)。

三個容易被忽略的技術(shù)盲區(qū)

• 膠水包裝桶的二次污染：樹脂膠開桶后，桶口殘留的膠水在空氣中吸潮，會滋生霉菌孢子。下次取膠時，這些孢子直接混入膠水。建議開桶后立即用iHeir-Spray（乙醇型）噴灑桶口和桶蓋內(nèi)壁，靜置1分鐘后再取膠。
• 膠水?dāng)嚢钑r間不足：iHeir-JSTC添加后必須攪拌至少10分鐘，轉(zhuǎn)速不低于300rpm，才能確保其在粘稠樹脂中完全分散。實測發(fā)現(xiàn)攪拌不足5分鐘的樣品，局部防霉劑濃度偏差可達(dá)30%，導(dǎo)致部分區(qū)域保護(hù)失效。
• 固化后的膠層不宜立即包裝：樹脂膠固化后24小時內(nèi)，未反應(yīng)稀釋劑仍在持續(xù)遷移。如果此時就將工件密封包裝，遷移物會聚集在包裝內(nèi)部形成高濕微環(huán)境，加速霉菌萌發(fā)。建議固化后敞開存放至少48小時，或用iHeir-D3氣相防霉劑對包裝箱內(nèi)部進(jìn)行預(yù)處理。

技術(shù)方案總結(jié)

樹脂膠的防霉必須從膠水內(nèi)部入手：iHeir-JSTC在膠水調(diào)配階段以1%~2%添加，從膠層內(nèi)部切斷稀釋劑遷移過程中的營養(yǎng)供給；同時配合工藝參數(shù)調(diào)整，降低殘留量。兩者結(jié)合才能實現(xiàn)膠層內(nèi)部零霉變。如需針對您具體的樹脂膠配方進(jìn)行添加量驗證，可聯(lián)系技術(shù)顧問獲取免費樣品進(jìn)行MIC測試。
